Vad är elasticitetsmodulen för en titanplatta?

Som erfaren leverantör av titanplattor stöter jag ofta på förfrågningar från kunder om olika tekniska aspekter av våra produkter. En fråga som ofta dyker upp är "Vad är elasticitetsmodulen för en titanplatta?" I det här blogginlägget kommer jag att fördjupa mig i det här ämnet och förklara vad elasticitetsmodulen är, hur den gäller för titanplattor och varför den spelar roll i olika applikationer.

Förstå elasticitetsmodulen

Elasticitetsmodulen, även känd som Youngs modul, är en grundläggande mekanisk egenskap som mäter ett materials styvhet eller dess förmåga att motstå deformation under en applicerad belastning inom det elastiska området. I enklare termer kvantifierar det hur mycket ett material kommer att sträckas eller komprimeras när en kraft appliceras på det. Matematiskt definieras elasticitetsmodulen (E) som förhållandet mellan spänning (σ) och töjning (ε) inom det elastiska området av ett material spänning-töjningskurva:

[E=\frac{\sigma}{\varepsilon}]

Spänning är kraften som appliceras per ytenhet, och töjning är den resulterande deformationen eller förändringen i längd i förhållande till den ursprungliga längden. En hög elasticitetsmodul indikerar att ett material är styvt och kräver en stor mängd kraft för att producera en liten mängd deformation. Omvänt betyder en låg elasticitetsmodul att materialet är mer flexibelt och deformeras lättare under en given belastning.

Elasticitetsmodul för titanplattor

Titan är en välkänd metall för sin utmärkta kombination av styrka, låg densitet och korrosionsbeständighet. Elasticitetsmodulen för titanplattor kan variera beroende på flera faktorer, inklusive den specifika titanlegeringen, tillverkningsprocessen och värmebehandlingen.

För rent titan (Grad 1, Grade 2, etc.) sträcker sig elasticitetsmodulen vanligtvis från cirka 103 GPa (15 x 10^6 psi) till 110 GPa (16 x 10^6 psi). Titanlegeringar, å andra sidan, kan ha lite olika värden. Titanium Grade 12, som är en legering av titan - molybden - nickel, har till exempel en elasticitetsmodul runt 110 GPa.

Konsistensen hos elasticitetsmodulen inom en viss typ av titanplåt är avgörande för att säkerställa förutsägbar prestanda i tekniska tillämpningar. På vårt företag genomför vi rigorösa kvalitetskontrollåtgärder för att garantera att titanplåtarna vi levererar uppfyller de specificerade elasticitetsmodulvärdena. Detta är väsentligt för applikationer där exakta beräkningar av spänning och deformation krävs.

Vikten av elasticitetsmodul i applikationer

Elasticitetsmodulen spelar en viktig roll i många tillämpningar av titanplattor. Här är några exempel:

Flyg- och rymdindustrin

Inom flygsektorn är viktminskning en högsta prioritet utan att kompromissa med styrkan. Titanplattor används ofta i flygplanskonstruktioner, såsom vingar, flygkroppar och motorkomponenter. Det höga hållfasthets-till-viktförhållandet av titan, i kombination med dess lämpliga elasticitetsmodul, gör det möjligt för ingenjörer att designa strukturer som kan motstå de komplexa belastningar som uppstår under flygning samtidigt som flygplanets totalvikt hålls låg. Till exempel, när man designar en flygplansvinge, hjälper elasticitetsmodulen för titanplattorna som används att bestämma hur vingen kommer att böjas under aerodynamiska krafter, vilket säkerställer säker och effektiv flygprestanda.

Medicinska implantat

Titan är ett populärt val för medicinska implantat på grund av dess biokompatibilitet. Elasticitetsmodulen för titanplattor som används i ortopediska implantat, såsom benplattor och skruvar, övervägs noggrant. Det måste vara nära elasticitetsmodulen för mänskligt ben för att undvika ett fenomen som kallas stressavskärmning. Stressavskärmning uppstår när ett styvt implantat tar på sig det mesta av belastningen, vilket gör att det omgivande benet försvagas med tiden. Genom att matcha implantatets elasticitetsmodul till benet, fördelas belastningen jämnare, vilket främjar bättre benläkning och långsiktig implantatstabilitet.

Kemisk bearbetning

Inom den kemiska processindustrin används titanplattor i utrustning som värmeväxlare och reaktionskärl på grund av deras utmärkta korrosionsbeständighet. Elasticitetsmodulen är viktig i dessa applikationer för att säkerställa att utrustningen kan motstå de inre trycken och yttre krafterna utan överdriven deformation. Till exempel måste en värmeväxlare gjord av titanplattor bibehålla sin form och integritet under trycket från vätskorna som strömmar genom den, och elasticitetsmodulen hjälper till att utforma plattornas lämpliga tjocklek och struktur.

Våra titanplattor

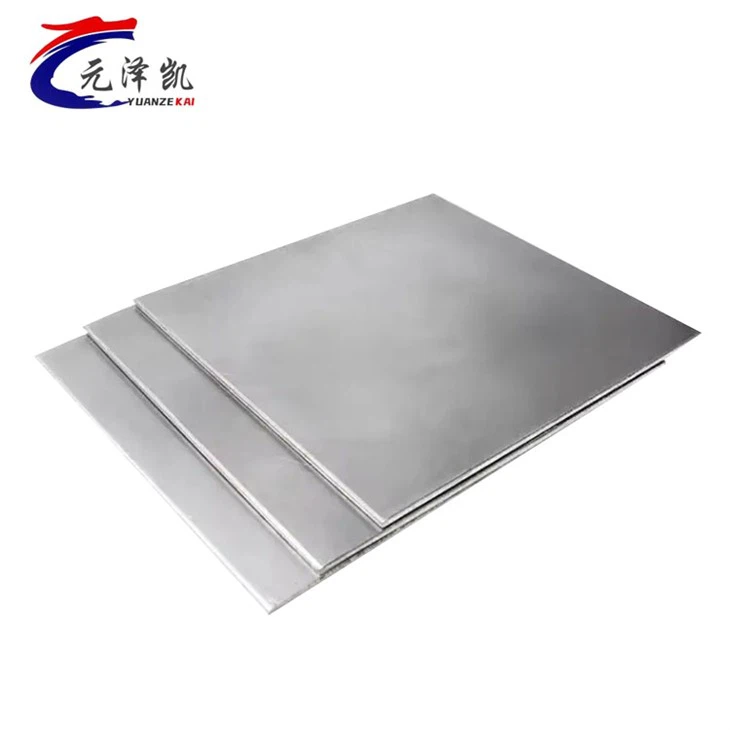

Vi erbjuder ett brett utbud av titanplattor för att möta våra kunders olika behov. Vår10 mm titanplattafinns i olika kvaliteter, inklusive rena titankvaliteter, som har de karakteristiska elasticitetsmodulvärdena som nämnts tidigare. Dessa plattor är lämpliga för olika applikationer, från allmän industriell användning till specialiserade flyg- och medicinska applikationer.

VårTallrikar av titan klass 12är kända för sin goda svetsbarhet och korrosionsbeständighet förutom sin lämpliga elasticitetsmodul. De används ofta i kemisk bearbetning, marin och olje- och gasindustri.

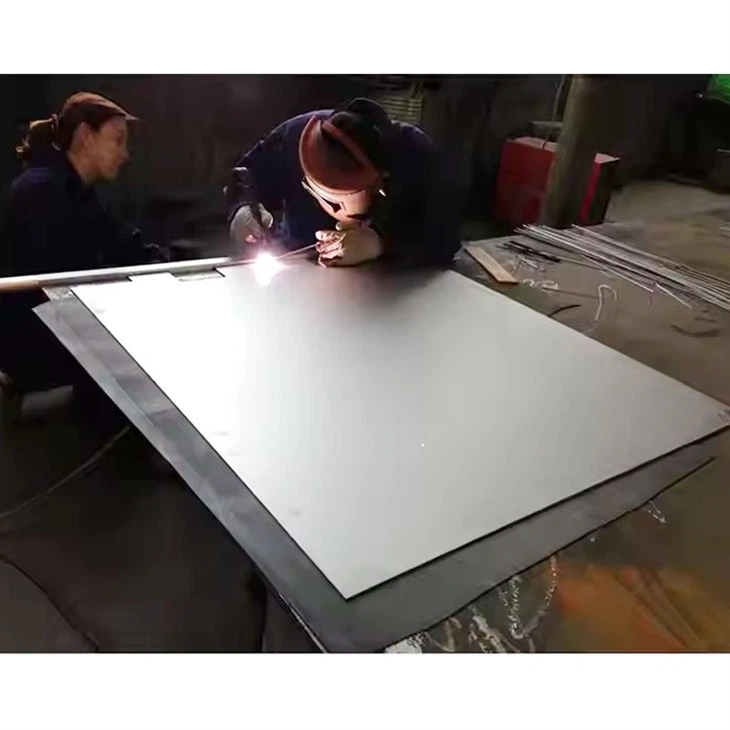

Vi levererar ocksåTitanplåt gr1, som är en ren titanplatta med hög duktilitet och utmärkt formbarhet. Den har en relativt lägre elasticitetsmodul jämfört med några av de högre hållfasta legeringarna, vilket gör den lämplig för applikationer där flexibilitet krävs.

Slutsats

Elasticitetsmodulen för en titanplatta är en kritisk egenskap som påverkar dess prestanda i ett brett spektrum av applikationer. Att förstå denna egenskap är viktigt för ingenjörer, designers och slutanvändare att fatta välgrundade beslut när de väljer rätt titanplåt för deras specifika behov.

Som en pålitlig leverantör av titanplåt är vi fast beslutna att tillhandahålla produkter av hög kvalitet med konsekventa mekaniska egenskaper, inklusive elasticitetsmodulen. Oavsett om du är inom flyg-, medicin-, kemisk bearbetning eller någon annan industri som kräver titanplåtar, har vi expertis och produktsortiment för att möta dina krav.

Om du är intresserad av att lära dig mer om våra titanplattor eller har specifika krav för ditt projekt, uppmuntrar vi dig att kontakta oss för en detaljerad diskussion. Vårt team av experter är redo att hjälpa dig att hitta den bästa titanplåtlösningen för din applikation.

Referenser

• Callister, WD, & Rethwisch, DG (2014). Materialvetenskap och teknik: en introduktion. Wiley.
• ASM Handbook, Volym 2: Egenskaper och urval: Icke-järnlegeringar och specialmaterial. ASM International.
• Titanium: A Technical Guide, andra upplagan. ASM International.
