Kan titanrör böjas utan sprickor?

Kan titanrör böjas utan sprickor?

Som en pålitlig leverantör av titanrör möter jag ofta förfrågningar från kunder om böjbarheten av titanrör utan att spricka. Detta är en avgörande oro, särskilt för industrier som flyg-, medicinsk och kemisk bearbetning, där precision och tillförlitlighet är av största vikt. I det här blogginlägget kommer jag att fördjupa de faktorer som påverkar böjbarheten hos titanrör och utforska de tekniker som kan användas för att uppnå sprickor.

Förstå Titaniums egenskaper

Titan är en anmärkningsvärd metall känd för sin höga styrka - till viktförhållande, utmärkt korrosionsbeständighet och biokompatibilitet. Men just dessa egenskaper utgör också utmaningar när det gäller böjning. Titan har en relativt låg värmeledningsförmåga jämfört med andra metaller som stål eller aluminium. Detta innebär att värmen under böjningsprocessen inte sprids så snabbt, vilket leder till en högre risk för lokal överhettning och sprickbildning.

Dessutom har titan en hexagonal close -packed (HCP) kristallstruktur vid rumstemperatur. Denna struktur är mindre duktil än ansikt - centrerad kubisk (FCC) -struktur som finns i metaller som aluminium. HCP -strukturen begränsar rörelsen av dislokationer, som är ansvariga för plastisk deformation. Som ett resultat kräver titanrör mer noggrann hantering under böjningsprocessen för att undvika sprickor.

Faktorer som påverkar böjbarhet

1. Titanklass: Olika grader av titan har olika nivåer av duktilitet. Till exempel är ASTM B338 GR2 titanrör [/titan - Material/titan - Tube/ASTM - B338 - GR2 - Titanium - Tube.html] en kommersiellt ren titanklass som är relativt mer duktil jämfört med några av de höga titanlegeringarna. Ju högre titanens renhet, desto större är dess förmåga att deformeras utan sprickor. När du väljer ett titanrör för böjning är det viktigt att välja lämplig betyg baserat på applikationens specifika krav.

2. Väggtjocklek: Väggtjockleken på titanröret spelar en viktig roll i dess böjbarhet. Tjockare - muromgärdade rör är mer benägna att spricka under böjning eftersom de kräver mer kraft för att deformeras. Spänningskoncentrationen vid de inre och yttre radierna i svängen är högre i tjockare rör, vilket ökar sannolikheten för sprickinitiering. Å andra sidan är tunnare rörliga rör mer flexibla och kan böjas med mindre kraft, vilket minskar risken för sprickbildning.

3. Böjradie: Svängradie är en annan kritisk faktor. En mindre böjradie kräver mer allvarlig deformation av röret, vilket ökar spänningen på materialet. Om svängradie är för liten, kommer röret troligtvis att spricka. Det rekommenderas vanligtvis att använda en böjradie som är minst tre gånger rörets ytterdiameter för att minimera risken för sprickbildning.

4. Ytskick: Yttillståndet för titanröret kan också påverka dess böjbarhet. Ytfel som repor, bucklor eller gropar kan fungera som spänningskoncentratorer, vilket gör röret mer mottagligt för sprickor under böjning. Det är viktigt att se till att rören har en slät och defekt - fri yta innan du försöker böja dem.

Tekniker för sprickor - gratis böjning

1. Före uppvärmning: Pre -uppvärmning av titanröret kan förbättra dess böjbarhet avsevärt. Genom att öka temperaturen förbättras rörligheten för dislokationer i HCP -strukturen, vilket gör att röret lättare kan deformeras. Det är emellertid avgörande att kontrollera uppvärmningstemperaturen noggrant. Överhettning kan leda till bildning av spröda faser i titan, vilket faktiskt kan öka risken för sprickbildning. Ett typiskt förvärmningstemperaturområde för titanrör är mellan 300 ° C och 600 ° C, beroende på rörets och väggtjockleken på röret.

2. Bockning: Mandrel -böjning är en allmänt använt teknik för att böja titanrör utan sprickor. I denna metod sätts en dorn in i röret för att stödja innerväggen under böjning. Mandreln hjälper till att förhindra rynkor och kollaps av röret, vilket säkerställer en jämn och enhetlig sväng. Mandreln bör vara gjord av ett material som tål de höga krafterna och temperaturerna som är involverade i böjningsprocessen.

3. Rullböjning: Rullböjning är en annan effektiv teknik för att böja titanrör. I rullböjning passeras röret genom en serie rullar som gradvis böjer det till önskad form. Denna metod är lämplig för att producera stora radieböjningar och är mindre benägna att orsaka sprickor jämfört med vissa andra böjningsmetoder. Rullarna kan justeras för att styra böjradie och graden av krökning.



4. Smörjmedel: Smörjmedel kan appliceras på ytan på titanröret under böjning för att minska friktionen och förhindra galling. Ett bra smörjmedel hjälper till att fördela stressen jämnt under böjningsprocessen, vilket minskar risken för sprickbildning. Det finns olika typer av smörjmedel tillgängliga för titanrörsböjning, inklusive grafitbaserade smörjmedel och smörjmedel med hög temperatur.

Tillämpningar av böjda titanrör

Bent titanrör har ett brett utbud av applikationer i olika branscher. Inom flygindustrin används de i flygmotorer, hydrauliska system och strukturella komponenter. Titanens höga styrka och korrosionsmotstånd gör det till ett idealiskt material för dessa applikationer, där tillförlitlighet och prestanda är kritiska.

Inom det medicinska området används böjda titanrör i kirurgiska instrument, tandimplantat och ortopediska anordningar. Biokompatibiliteten hos titan säkerställer att det säkert kan användas i kontakt med människokroppen, medan dess styrka möjliggör utformning av komplexa och hållbara medicintekniska produkter.

Den kemiska bearbetningsindustrin förlitar sig också på böjda titanrör för transport av frätande kemikalier. Titaniums utmärkta korrosionsbeständighet gör det lämpligt för att hantera olika syror, alkalier och salter, vilket säkerställer rörelsesystemens långsiktiga integritet.

Slutsats

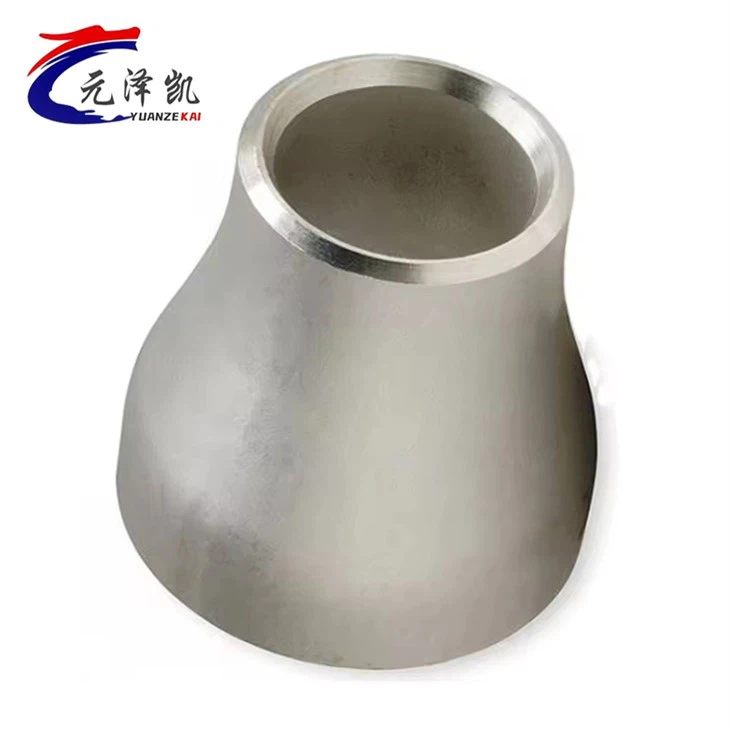

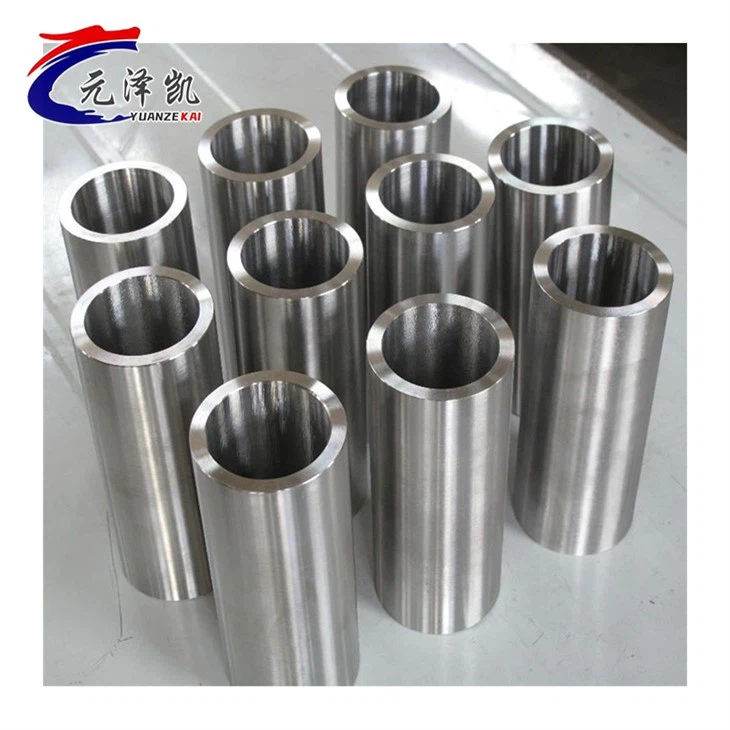

Sammanfattningsvis är det möjligt att böja titanrör utan sprickor, men det kräver en grundlig förståelse av de materiella egenskaperna, noggrant övervägande av de påverkande faktorerna och användningen av lämpliga böjtekniker. Som en titanrörsleverantör är vi engagerade i att tillhandahålla rör av hög kvalitet och teknisk support till våra kunder. Oavsett om du behöver titan rundrör [/titan - material/titan - rör/titan - rund - rör.html] eller titanreducerare [/titan - material/titan - rör/titan - reducer.html], kan vi erbjuda rätt lösningar för dina specifika behov.

Om du är intresserad av att köpa titanrör eller har några frågor om att böja titanrören, vänligen kontakta oss för mer information och för att diskutera dina upphandlingskrav. Vi ser fram emot att arbeta med dig för att tillgodose dina titanrörsbehov.

Referenser

• "Titanium: A Technical Guide" av John C. Williams
• "Metallurgy of Titanium Alloys" av Ge Totten och D. Scott Mackenzie
• ASTM International Standards for Titanium Tubes
